Trabajo concluido. Muchas gracias por su atencion y nos vemos en la proxima edicion de este programa: LUTHIER AFICIONADO !

Con estas dos escofinas lije los bordes de cada traste. Hay que tener mucho cuidado y paciencia para hacer este trabajo, pues cualquier descuido y zaz...te tiras la madera del diapason.

Con esta herramienta corte el exceso de traste. Fijense que ya no hay espacio para cortar los trastes a medida que uno llega a las ultimas posiciones. En esos caso, corte trastes de dos en dos. Mejor hubiese sido cortarlos a medida que se instalaban.

Despues de espacir silicona liquida en la ranura, instale los trastes, el exceso de silicona queda sobre el pegote (papel engomado) y ex muy facil de retirar.

Antes de colocar los trastes, protegi la madera colocando pegote a cada lado de la ranura. Mi recomendacion es trabajar con cada trastes, instalandolo y cortando los excesos de alambre a cada lado del diapason. Si uno los coloca todos de un solo viaje, resulta que despues para cortarlos es una joda. Sobra mucho a cada lado y uno pierde mucho tiempo lijando el exceso de alambre.

Aqui estan todos los trastes cortados. Por si acaso considere 0,5 cm de mas a cada lado.

El alambre para trastes viene en tiras de 12 pulgadas o 25 cm, por ello hay que cortarlo a la medida. Con ayuda de un alicate y un plumon se hace este trabajo. En la vista tambien se aprecia un organizador que hice para mantener en orden los 25 trastes del diapason.

Con ayuda de esta escofina para metal - de seccion triangular - retoque las ranuras, con el fin de dar espacio para un mejor contacto entre los trastes y el diapason (recomendacion de Martin Koch).

Para empezar, sujete el cuello al cuerpo de la guitarra con los respectivos tornillos. Apoye el cuello sobre una almuadilla que compre de Stewart - Macdonal mas otra tabla, del tal forma que el conjunto quedo nivelado. A continuacion, serruche sobre las ranuras donde irian instalados los trastes (como recordaran esa ranuras las hice antes de pegar el diapason al cuello). Como deduciran, despues que lije el diapason y le di su curvatura definitiva, la profundidad de las ranuras cambio. Hacia los bordes quedaron menos profundas que en el centro. Por ello, tuve que retocar este trabajo.

Diapason - instalacion de trastes

Aqui se viene una seria de fotos y explicaciones de como hice para instalar los trastes sobre el diapason de madera de Tajibo.

Los trastes los compre en la galeria del Hotel Crown Plaza, en Santiago. Son de procedencia taiwanesa o algo asi. Mas tarde descubriria que no son los mejores. La recomendacion de Giancarlo Anziani (luthier chileno: http://www.anzianiguitar.com/) es usar trastes de una aleacion con niquel y plata.

Aqui el cuello esta apoyado sobre la mesa de trabajo. Se ve bien el contraste entre la madera de Tepa (de las marcas) y la madera de Palo rosa.

Aqui se ve como el diapason va tomando la curvatura de la plantilla.

Esta plantilla para lijar el diapason con un arco de 12 pulgadas de diametro, la compre en stewart mac donald. El papel lija lo pegaba con una cinta adhesiva de doble contacto. En esta foto, se aprecia que sujete el cuello con las prensas del banco de trabajo.

Este diapason corresponde a madera de Tajibo. Empece el trabajo con papel lija numero 60. Una vez que el diapason tuvo un radio de 12 pulgadas, use papel numero 100 y 120.

Diapason - lijado de la parte superior

Antes de cepillar y lijar la parte posterior del cuello, lije la parte superior del diapason. De este modo fue mas facil apoyar el cuello sobre mi mesa de trabajo o sujetarlo con el banco de trabajo, tal como se muestra en la siguientes fotos.

Veran que hay fotos tomadas a un diapason de madera de Palo rosa (que mas tarde estropee) y otras a uno de madera de Tajibo. Asi lo hice para mostrar mas detalles.

Vista en detalle del cuello, una vez lijado. Las marcas laterales tambien son de madera proveniente de los mondadientes. Despues de esto se viene la colocacion de los trastes.

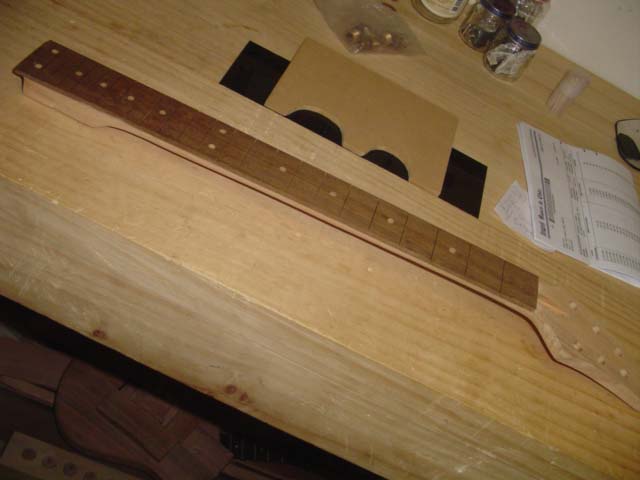

Trabajo terminado. Perdonen que lo diga yo, pero se ve bonita la combinacion de las madera de Lingue y Tajibo. Las marcas superiores - como lo recordaran - son de Tepa.

La parte superior del cuello, donde este se une a la cabeza, la trabaje con la parte curva de la escofina, midiendo a cad rato el espesor del cuello.

Amigos, si quieren mas fotos, me avisan y se las paso por correo. La verdad que hay mas, pero en honor al espacio, no publico todas, solo las que creo son mas descriptivas.

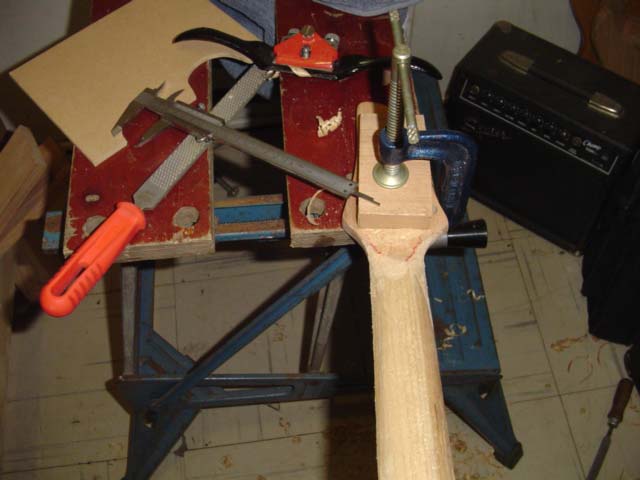

En esta foto se muestra el conjunto de herramientas: espauce, escofina, caliper y las plantillas. El cuello, lo fije a una mesa de trabajo y asi sujeto cepille la madera.

Aqui esta la foto del famoso Espauce.

Cuello - rebaje y lijado de la parte posterior

Pegado el diapason al cuello y despues de cortar la madera del cuello que sobra a cada lado del diapason, procedi a usar un cepillo como el que muestro en la figura para dar forma a la parte posterior del cuello. Este cepillo se conoce en Chile como Espauce.

Las fotos que muestro a continuacion muestran como va quedando la parte posterior del cuello. En todo momento medi el espesor del cuello para evitar llegar a tocar el tensor que esta en su interior.

Tambien use una plantillas con la forma de la seccion que debe tener el cuello, justo a la altura de los trastes 0 y 9. La forma de las plantillas las extrapole de una guitarra electrica que tengo (pobre, esta toda desarmada).
